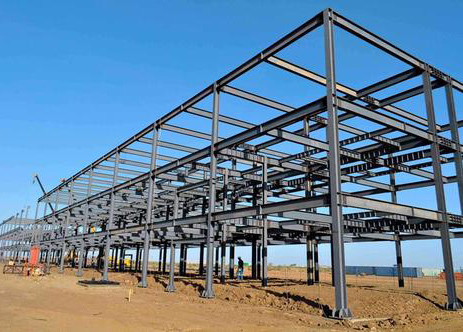

隨著當代工業技術日新月異的發展，鋼結構普遍應用于大型結構件制作，壓力容器，廠房建設及設備安裝中。焊接作為鋼結構的主要連接方式之一，直接影響鋼結構的施工質量，采用無損探傷的手段對焊縫進行質量檢驗是確保鋼結構工程質量的重要環節。

鋼結構無損探傷包括超聲檢測（UT）、射線檢測（RT）、磁粉檢測（MT）、滲透檢測（PT）和渦流檢測（ET）等五種檢測方法。超聲檢測是目前應用最廣泛的探傷方法之一。超聲波的波長很短、穿透力強，傳播過程中遇不同介質的分界面會產生反射、折射、繞射和波形轉換。超聲波像光波一樣具有良好的方向性，可以定向發射，猶如一束手電筒燈光可以在黑暗中尋找目標一樣，能在被檢材料中發現缺陷。超聲波探傷能探測到的最小缺陷尺寸約為波長的一半。超聲波探傷又可分為反射法和穿透法。穿透法的靈敏度不如反射法，因而在實際探傷中一般采用反射法來進行，鋼材缺陷探傷和揮縫探傷，即根據缺陷反射回波聲壓的高低來評價缺陷的大小。

從焊縫本身來說決定焊縫質量的因素主要有3方面，分別是焊縫內部缺陷、焊縫外觀表面缺陷以及焊縫尺寸。因此，焊縫質量等級就存在著兩重含義，其一是針對焊縫內部缺陷檢驗，其二是針對焊縫外觀表面缺陷檢驗。但目前絕大部分情況是設計者只進行籠統的規定’如“該焊縫質量等級為二級，此時正確的理解是“焊縫內部缺陷按二級檢驗，外觀缺陷也按二級檢驗。對于需要進行疲勞驗算的構件如吊車梁，其中某些部位的角焊縫，雖然不進行內部缺陷的超聲波探傷（三級焊縫），但其外觀表面質量等級應為二級，所以籠統地說“角焊縫都是三級焊縫”就有失全面。

焊縫無損檢測的檢驗等級

根據《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89規定，超聲波檢驗等級分為A、B、C三個級別：A級檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗，只對允許掃查到的焊縫截面進行探測。一般不要求作橫向缺陷的檢驗。母材厚度>50mm時，不得采用A 級檢驗。B級檢驗原則上采用一種角度探頭在焊縫的單面雙側進行檢驗，對整個焊縫截面進行探測。母材厚度>100mm時，采用雙面雙側檢驗。受幾何條件的限制可在焊縫的雙面單側采用兩種角度探頭進行探傷。條件允許時應作橫向缺陷的檢驗。C級檢驗至少要采用兩種角度探頭在焊縫的單面雙側進行檢驗。同時要做兩個掃查方向和兩種探頭角度的橫向缺陷檢驗。母材厚度>100mm時，采用雙面雙側檢驗。其他附加要求是：1.對接揮縫余高要磨平，以便探頭在焊縫上作平行掃査；2.焊縫兩側斜探頭掃查經過的母材部分要用直探頭作檢查；3.焊縫母材厚度≥100mm，窄間隙焊縫母材厚度≥40mm時，一般要增加串列式掃查。
