超聲波自動探傷設備控制裝置組成結構

發布時間:2021/8/23 10:03:00

超聲波探傷是一項比較完善和成熟的技術,多年來一直是制管企業檢測鋼管的主要方法。通過超聲波探傷可以實時、快速、可靠地檢測出被檢測鋼管內部組織的缺陷,為生產工藝的調整提供依據。超聲波自動探傷使用的不是連續波,而是一定頻率的超聲脈沖及其回波信號,該信號是暫態信號,具有高頻特性。采用不同超聲波方法對鋼管缺陷進行探傷時,其探傷結果差異比較大


另外,由于探頭的不斷磨損、缺陷幾何形狀的差異及各種復合缺陷所形成波形的不確定性,鋼管超聲波自動探傷的技術難度較大,人為因素影響也較多。因此,如何提高探傷結果的有效性和可靠性便成了自動化探傷應用的重點。


目前,國內外多通道鋼管超聲波自動探傷設備均屬于整體結構,而制管企業對超聲波自動探傷設備在探傷速度、探傷通道數及設備價格等方面的要求各不相同,因此,設備生產廠家一般會根據制管企業的要求進行專門設計。

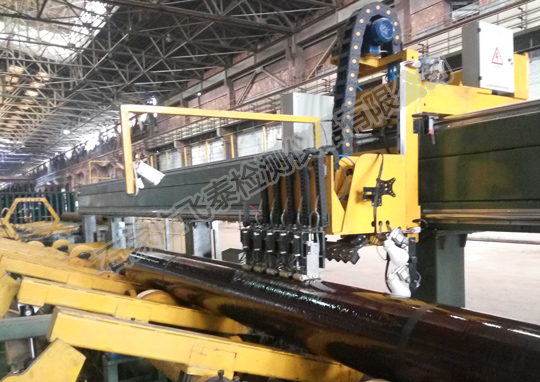

鋼管超聲波自動探傷設備


今天重點介紹一下,飛泰超聲波自動探傷設備控制裝置組成結構

鋼管超聲波自動探傷設備控制裝置采用單元化和模塊化結構設計,由機械PC工作站、PLC控制柜、操作臺、鋼管到位及輸送輥道控制、上下料步進機構、鋼管旋轉托輥控制、探頭陣列焊縫電磁跟蹤機構、探傷小車行走控制、儀器室自動跟隨控制、缺陷自動噴涂標識裝置、CCD監視控制、油氣路液壓傳動控制、耦合劑(水)控制、探傷小車行走限位控制、旋轉托輥升降控制、探頭陣列升降控制、超聲波探頭陣列、鋼管旋轉測速裝置、控制裝置硬件平臺采用集檢測、控制和管理為一體的主從式控制網絡模式,選用工業控制計算機(IPC)作為計算機總站(機械PC工作站)。機械PC工作站用于對整個控制裝置的管理、高速數據的采集和處理,以及用戶的可視化操作。以PLC(PLC控制柜)為主構成的下位機外圍硬件設備用于執行分布式檢測與控制任務,并統一管理控制鋼管到位及輸送輥道控制、上下料步進機構、鋼管旋轉托棍控制、超聲探頭陣列等。
