脈沖反射法超聲波檢測探傷儀如何選擇

發布時間:2019/11/19 14:48:44

脈沖反射法超聲波檢測在檢測條件、耦合與補償、儀器的調節、缺陷的定位、定量、定性等方面都有一些通用的技術,掌握這些通用技術對于發現缺陷并正確評價是很重要的。


脈沖反射法超聲波檢測的基本步驟是:檢測錢的準備,儀器、探頭、試塊的選擇,儀器調節與檢測靈敏度缺點,耦合補償,掃查方式,缺陷的測定、記錄和等級評定,儀器和探頭系統復核等。


正確選擇探傷儀和探頭對于有效地發現缺陷,并對缺陷定位、定量和定性是至關重要的。實際檢測中要根據工件結構形狀、加工工藝和技術要求來選擇儀器與探頭。

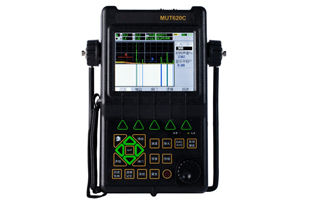

探傷檢測儀的選擇


目前國內外檢測儀器種類繁多,性能各異,檢測前應根據檢測要求和現場條件來選擇檢測儀器。我們對如何選擇儀器做了一個歸納總結:

1.對于定位要求高的情況,應選擇水平線性誤差小的儀器。

2.對于定量要求高的情況,應選擇垂直線性好的,衰減器精度高的儀器。

3.對于大型零件的檢測,應選擇靈敏度余量高、信噪比高、功率大的儀器。

4.為了有效地發現近表面缺陷和區分相鄰缺陷,應選擇盲區小、分辨力好的儀器。

5.對于室外現場檢測,應選擇重量輕、熒光屏亮度好、抗干擾力好的儀器。


探傷儀探頭的選擇

超聲波檢測中,超聲波的發射跟接收都是通過探頭來實現,市面上探頭的種類很多,結構形式也不一樣。探頭的選擇包括探頭的形式、頻率、帶寬、晶片尺寸和橫波斜探頭K值的選擇等。


常用的探頭型式有縱波直探頭、橫波斜探頭、雙晶探頭、聚焦探頭等。一般根據工件的形狀和可能出現缺陷的部位、方向等條件選擇探頭的型式,使聲束軸線盡量與缺陷垂直。


縱波直探頭波束軸線垂直于檢測面,主要用于檢測與檢測面平行或近似平行的缺陷,如鍛件、鋼板中的夾層、折疊等缺陷。


橫波斜探頭是通過波型轉換來實現橫波檢測的。橫波博長短,檢測靈敏度高,主要用于檢測與檢測面垂直或成一定角度的缺陷,如焊縫中的未焊透、夾渣、裂紋、未熔合等缺陷。


縱波斜探頭主要是利用小角度的縱波進行檢測,或在橫波衰減過大的情況下,利用縱波干擾,可利用縱波和橫波的速度不同加以識別。


水浸聚焦探頭可用于檢測管件或板材;接觸聚焦探頭可有效提高信噪比,但檢測范圍較小,可用于已發現缺陷的精確定量等目的。


雙晶探頭用于檢測薄壁工件或近表面缺陷。


橫波斜探頭橫波檢測中,探頭的K值對缺陷檢出率、檢測靈敏度、聲束軸線的方向、一次波的聲程有較大的影響。因此在實際檢測中,當工件厚度較小時,應選用較大的K值,以便增加一次波的聲程,避免近場區檢測。當工件厚度較大時,應選用較小K值,以減少聲程過大引起的衰減,便于發現深度較大出的缺陷。


在焊縫檢測中,K值的選擇既要考慮到可能產生的缺陷與檢測面形成的角度,還要保證主聲束能掃查整個焊縫截面。
