無縫管超聲波自動探傷設備

無縫管超聲波自動探傷設備介紹

飛泰檢測生產一款NUTM340型無縫管超聲波自動探傷設備，主要用于直徑Φ114-Φ340無縫鋼管生產企業的需要，該款設備是我單位研制生產自動探傷設備系列的一種，將用于碳鋼、合金鋼、不銹鋼等無縫鋼管及棒材的缺陷檢測。設備檢測方式為超聲波——橫梁式水膜法探傷，共32通道，12通道縱向探傷  16通道橫向探傷  4通道測厚。

無縫管超聲波自動探傷設備主要組件

⑴.超聲波探頭及跟蹤系統                                1套

⑵.橫梁及探頭行走系統 （含觀察檢修平臺）    1套

⑶.原地旋轉輥道系統 (包含短樣管調試輥道）   1套

⑷.32通道超聲探傷儀                                      1臺

⑸.管端擋料裝置                                             1套

⑹.上料系統                                                    1套

⑺.下料系統                                                    1套

⑻.氣動裝置                                                    1套

⑼.水路系統                                                    1套

⑽.電控系統                                                    1套

⑾.監控系統                                                    1套

⑿.檢測軟件系統

探傷設備占地約：長20m X寬8m X高2.5m

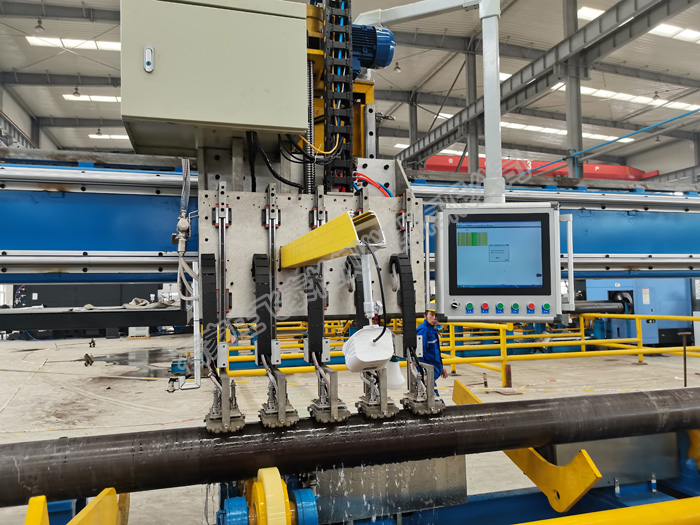

無縫管超聲探傷設備探傷部位

無縫管超聲波自動探傷設備設超聲32通道介紹

超聲縱傷檢測共占用12個檢測通道，分兩組實現兩個方向檢測，兩組各6個通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

橫傷檢測共占用16個檢測通道，分兩組實現兩個方向檢測，兩組各8通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

測厚檢測共占用4通道，采用水浸式線聚焦探頭通過水腔垂直入射至鋼管內。

無縫管超聲波自動探傷設備電控系統

電控系統主要由電源柜、操作臺、分線箱、外控裝置等組成。用于控制探傷設備的鋼管傳送，實現鋼管缺陷信號報警等動作，使設備完成自動探傷。通過電氣控制系統實現控制支撐架、托輥、探頭架、驅動機構等機械系統按工作模式行走和轉動。電氣控制采用PLC模塊控制。

為安全操作，在操作室內跟外控裝置上分別加急停按鈕。

無縫管超聲波自動探傷設備檢測工藝描述

設備采用離線水膜法自動探傷檢測，探傷開始，無縫管通過吊裝至上料臺架，上料機構將管材平穩放至原地旋轉輥道，旋轉輥道帶動管材原地旋轉；此時，探頭及跟蹤系統從起始位置駛出，感應器感應到管材后探頭依次落至管材表面，先對管材端部進行圓周檢測。然后探傷系統勻速直線行進，對整只鋼管進行探傷；探傷完成后下料機構將鋼管翻至下料臺架，探傷儀器給出相應探傷結果，有傷處進行標傷報警處理；整個探傷過程由監控系統監控，保證120%的檢測覆蓋，實現對工件的全覆蓋檢測。總的設計方案及數據均符合相關國家標準及部頒標準。電氣、氣動、控制等系統都按照國家標準設備，滿足甲方需求。

   探傷工藝流程圖

無縫管超聲波自動探傷設備主要參數

1.探傷檢測方式：超聲波水膜法探傷

2.檢測缺陷類型：鋼管縱向、橫向缺陷、測厚

3.鋼管直徑范圍 (D)：114 – 340 mm

4.鋼管壁厚范圍 (S)：5- 40.0 mm

5.S/D 比：≤ 0.2

6.管長范圍：6.0–13 m

7.加工狀態：軋制、熱處理、矯直，無油，無氧化皮，無明顯突出物，無毛刺等以及其他液體和油脂

8.表面溫度：max 65°C

9.管體的彎曲度:≤2.0mm/m (最大不超過10mm)

10.管端彎曲度:≤3mm (管端長度: 1.5m)

11.探傷檢測速度：0-6米/分鐘。

12.超聲波探傷按GB/T5777-2008標準能檢測油套管縱向、橫向L2級（5%t）的缺陷；

13.信噪比：≥8dB。

14.超聲的內外壁靈敏度差：≤3dB

15.設備最大起吊重量：7T，設備最大起吊尺寸：7.5m（長）×2.5m（寬）×2.5m（高）。

16.采用中文操作平臺，操作者能在屏幕上看到中文檢測結果。設備操作控制臺按鈕以中文標識顯示。

17.檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。頁首資料包括用戶名稱、操作者、檢測時間、訂購信息等，都可通過鍵盤輸入。檢測結果可存到云盤。在檢測工作完成后利用打印機將檢測報告打印出來。

無縫管超聲波自動探傷設備生產檢測能力、產量詳細計算

按每天工作20h（儀器預熱、更換探頭和吊裝鋼管減去1h），一年按300天計，探傷速度按6m/min（除去鋼管之間的時間間隔），設備作業率90%，設備檢測能力為：m/y ==60X6X20X300==2160000。

無縫管超聲波自動探傷設備質保期及售后服務

無縫管超聲波自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
